-Гистерезис манометра: что это и как влияет на показания
Гистерезис манометра: что это и как влияет на показания
25 сентября 2026
Поделиться
При измерении давления стрелка механического манометра перемещается вслед за деформацией чувствительного элемента. В идеальных условиях при одном и том же давлении прибор должен показывать одинаковое значение независимо от того, повышалось давление перед измерением или снижалось. На практике показания могут немного различаться.
В метрологии гистерезисом называется зависимость показаний прибора не только от текущего значения измеряемой величины, но и от предыдущего состояния системы. Для манометра это проявляется как разница показаний при одном и том же фактическом давлении во время его повышения и последующего снижения.

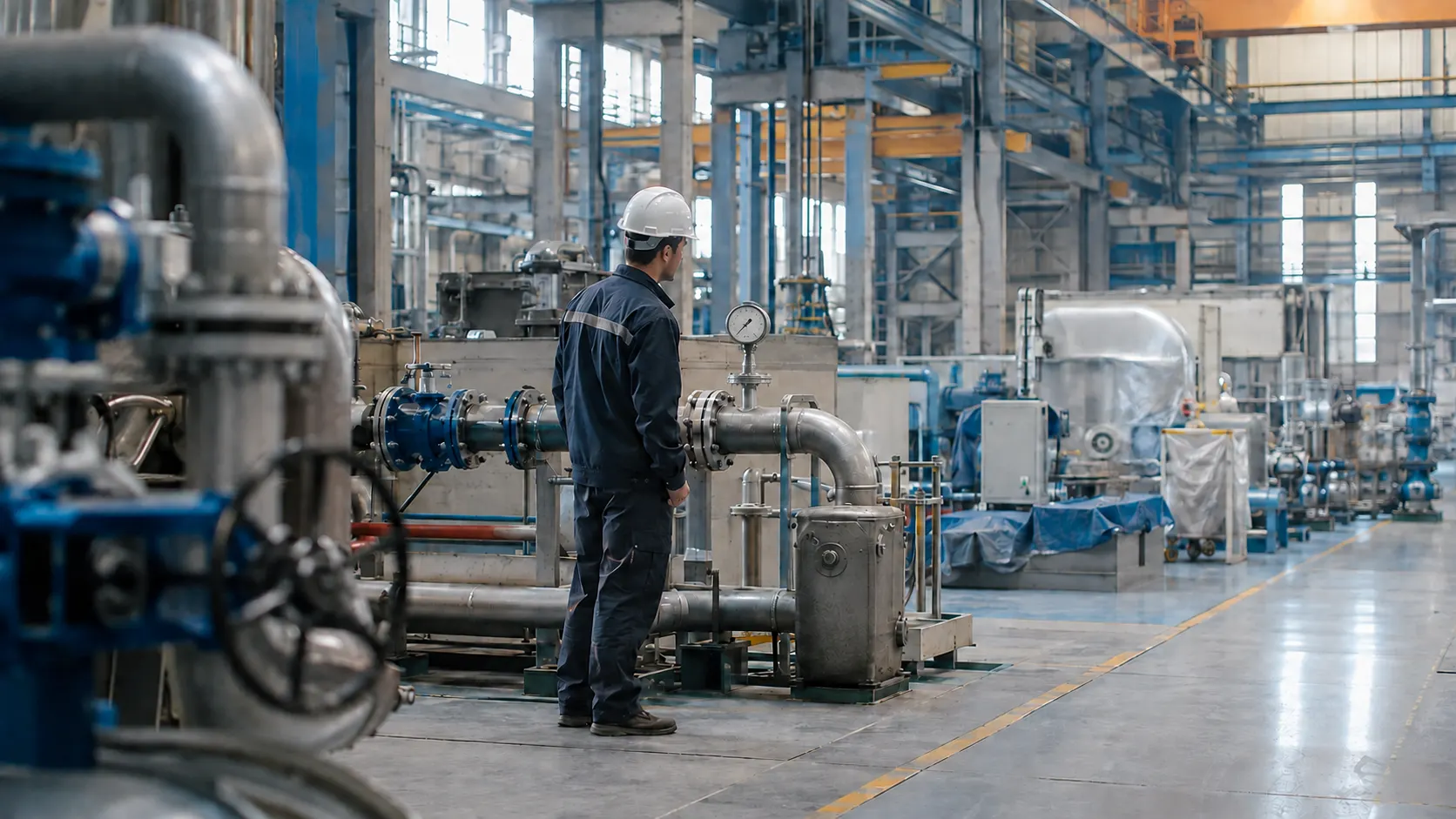

Если объяснять гистерезис простыми словами, стрелка манометра при движении вверх и вниз по шкале может показывать отличающиеся значения, хотя реальное давление одинаковое. Чем больше эта разница, тем сильнее влияние гистерезиса на результат измерения.
Само явление связано с конструкцией прибора и физическими свойствами его элементов. Оно характерно прежде всего для механических устройств, где давление преобразуется в перемещение трубчатой пружины, мембраны или другого чувствительного элемента, а затем передается на стрелочный механизм.
Почему возникает гистерезис
Одна из основных причин — упругие свойства чувствительного элемента. Под действием давления трубка Бурдона или мембрана деформируется, а после уменьшения нагрузки стремится вернуться в исходное состояние. Этот процесс происходит не абсолютно одинаково при нагружении и разгружении.
На величину гистерезиса также влияют:
Трение в передаточном механизме
Люфты и износ подвижных деталей
Остаточная деформация чувствительного элемента
Перегрузки и резкие скачки давления
Вибрация оборудования
Температура измеряемой и окружающей среды
Естественное старение материалов
У исправного прибора различие между прямым и обратным ходом должно находиться в пределах, установленных технической документацией. Если оно становится слишком большим, это может свидетельствовать об износе механизма, деформации чувствительного элемента или других неисправностях.
Как проявляется
Предположим, давление в системе постепенно увеличивают. При значении 0,6 МПа стрелка показывает 0,60 МПа. Затем давление повышают, после чего начинают плавно снижать. Когда эталонное давление снова достигает 0,6 МПа, стрелка манометра может показывать, например, 0,61 МПа.
Разница между показаниями при прямом и обратном ходе характеризует проявление гистерезиса. В технической документации и при метрологическом контроле такое различие также может оцениваться через вариацию показаний.
Термин «гистерезис давления» в отношении манометра обычно описывает именно эту зависимость показаний от направления изменения давления. Само давление в системе при этом не приобретает отдельное свойство «гистерезиса» — речь идет о реакции измерительного прибора или измерительной системы.
Состояние
Что происходит
Возможный результат
Давление повышается
Чувствительный элемент деформируется и перемещает стрелку
Формируется показание прямого хода
Давление достигло верхней контрольной точки
Механизм находится под максимальной для проверки нагрузкой
Оценивается работа в верхней части диапазона
Давление снижается
Чувствительный элемент возвращается к исходному положению
Формируется показание обратного хода
Одинаковая контрольная точка достигнута повторно
Сравниваются показания при повышении и снижении давления
Определяется разница между прямым и обратным ходом
Чем отличается от обычной погрешности
Гистерезис не следует считать полным синонимом погрешности. Погрешность показывает, насколько результат измерения отличается от действительного или эталонного значения. Гистерезис характеризует другое явление — насколько отличаются показания одного прибора при одинаковом давлении в зависимости от направления, с которого достигнута контрольная точка.
Например, при эталонном давлении 1 МПа манометр при повышении давления может показать 0,99 МПа, а при снижении — 1,01 МПа. В обоих случаях присутствует отклонение от эталона, а различие между двумя показаниями характеризует эффект гистерезиса.
Также его не следует путать с невозвратом стрелки к нулю. Если после полного снятия давления стрелка остается заметно смещенной, это может указывать на остаточную деформацию, механическое повреждение или нарушение настройки прибора.

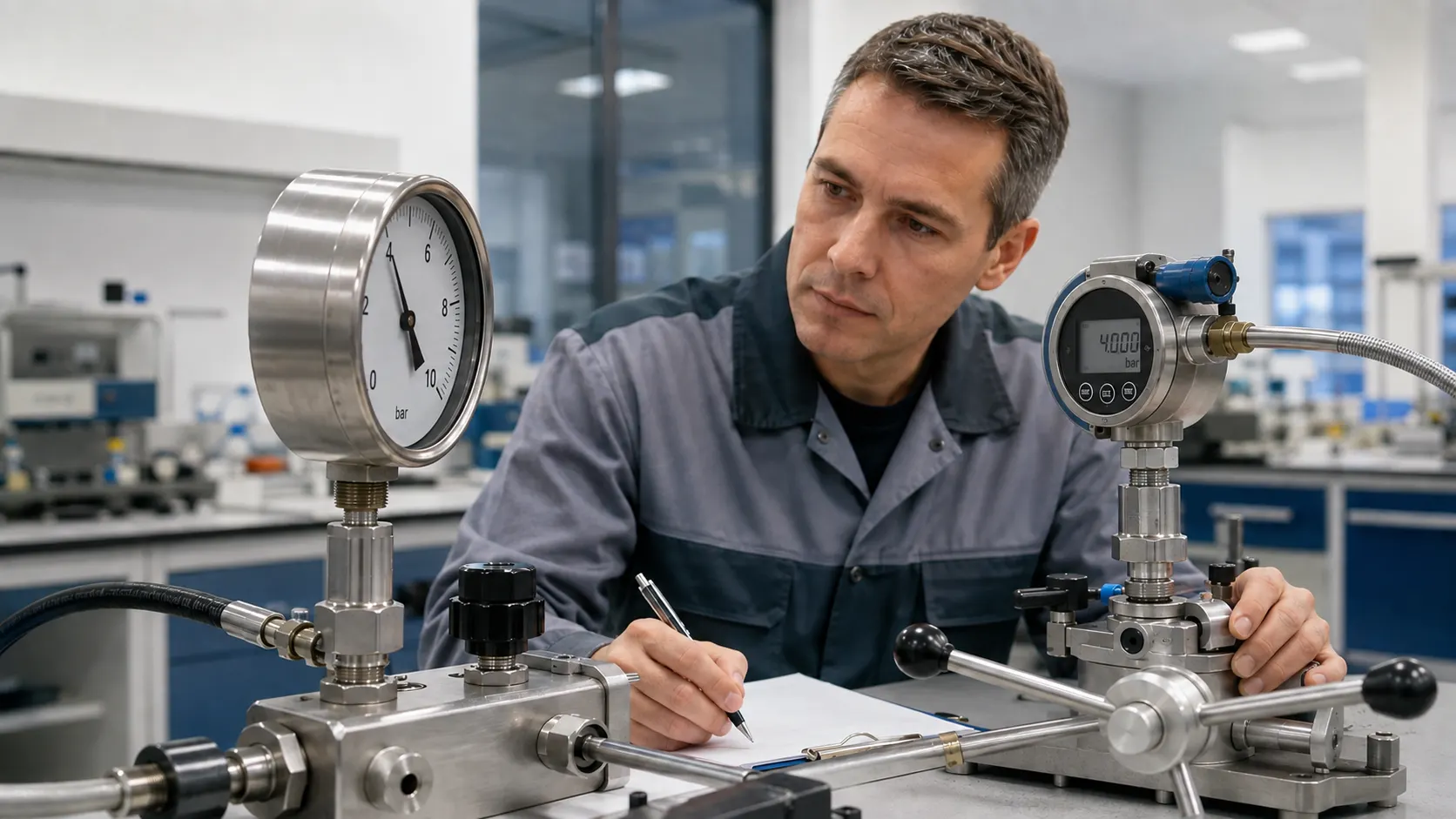

Как проверяют гистерезис
Для оценки манометр подключают к источнику давления вместе с эталонным средством измерения. Давление плавно повышают и фиксируют показания в нескольких контрольных точках диапазона измерений. После достижения верхнего значения давление так же плавно снижают и повторно снимают показания в тех же точках.
Затем сравнивают результаты прямого и обратного хода. Важное условие — давление должно изменяться без резких скачков и превышения допустимого диапазона. Перед фиксацией результата необходимо дождаться стабилизации показаний.
Конкретный порядок проверки, количество контрольных точек и допустимые значения определяются нормативной и эксплуатационной документацией для конкретного типа средства измерений. Поэтому универсального допустимого значения гистерезиса для всех приборов нет.
Что увеличивает гистерезис в процессе эксплуатации
Даже исправный новый прибор имеет определенные конструктивные особенности механизма. Однако в процессе работы разница между прямым и обратным ходом может увеличиваться. Особенно негативно влияют частые перегрузки: если давление регулярно приближается к верхнему пределу шкалы или превышает допустимое значение, чувствительный элемент постепенно деформируется. Аналогичный эффект дают гидроудары и резкие пульсации.
Вибрация ускоряет износ шарниров и передаточного механизма. Повышенная температура может изменять упругие свойства материалов, а загрязнение канала подвода давления — ухудшать реакцию прибора на изменение параметров системы. Поэтому увеличение гистерезиса рассматривают не только как метрологическую характеристику, но и как возможный признак ухудшения технического состояния манометра.
Можно ли уменьшить влияние гистерезиса
Полностью исключить это явление в механическом приборе невозможно, но его влияние можно снизить правильным выбором и эксплуатацией оборудования. Манометр должен соответствовать диапазону рабочих давлений и не работать постоянно возле предельной отметки шкалы.
На участках с пульсациями применяют демпфирующие устройства, а при сильной вибрации — специальные виброустойчивые манометры. Важно исключить перегрев чувствительного элемента, гидроудары и механические повреждения корпуса.
Если при проверке разница показаний превышает установленный допуск, прибор нельзя просто «скорректировать» при считывании результата. Манометр необходимо диагностировать, при необходимости отрегулировать или отремонтировать, а затем подтвердить его метрологические характеристики.
Часто задаваемые вопросы
Гистерезис означает, что манометр неисправен?
Нет. Небольшое различие между показаниями прямого и обратного хода может быть связано с особенностями конструкции механического прибора. Неисправность предполагают, если значение выходит за допустимые пределы или заметно увеличивается в процессе эксплуатации.
Почему стрелка показывает разные значения при одинаковом давлении?
Причиной могут быть трение, люфты механизма, упругие свойства чувствительного элемента, износ или остаточная деформация. Для определения причины прибор проверяют сравнением с эталонным средством измерения.
Влияет ли вибрация на гистерезис?
Да. Постоянные колебания ускоряют износ механических элементов, увеличивают люфты и могут ухудшать стабильность показаний. Для таких условий используют виброустойчивые приборы и средства демпфирования.
Можно ли определить гистерезис по одному измерению?
Нет. Необходимо получить показания как минимум при двух подходах к одному значению давления — сначала при его повышении, затем при снижении. Только после этого результаты можно сравнить.
Учитывается ли гистерезис при поверке?
При метрологическом контроле оценивается стабильность показаний прибора при прямом и обратном ходе в соответствии с требованиями к конкретному типу манометра. Допустимые значения определяются документацией на средство измерений.
