IP (степень защиты оболочки) манометра — международная система классификации степеней защиты оболочки оборудования от проникновения твёрдых предметов (в т.ч. пыли) и воды (в России регулируется ГОСТ 14254-96).
Под степенью защиты (IP) манометра понимается характеристика оболочки прибора, проверяемая специальной методикой испытаний, которая ограничивает или исключает попадание внешних твёрдых предметов (в т.ч. пыли) и/или воды внутрь оболочки манометра. При этом в указанном ГОСТ особо отмечается, что в случае проникновения твердых частиц и/или воды внутрь прибора – такое проникновение не должно оказывать вредного воздействия на работоспособность манометра.
Маркировка степени защиты оболочки манометра осуществляется при помощи международного знака защиты (IP) и двух цифр, первая из которых означает защиту от попадания твёрдых предметов (в т.ч. пыли), вторая — от проникновения воды.

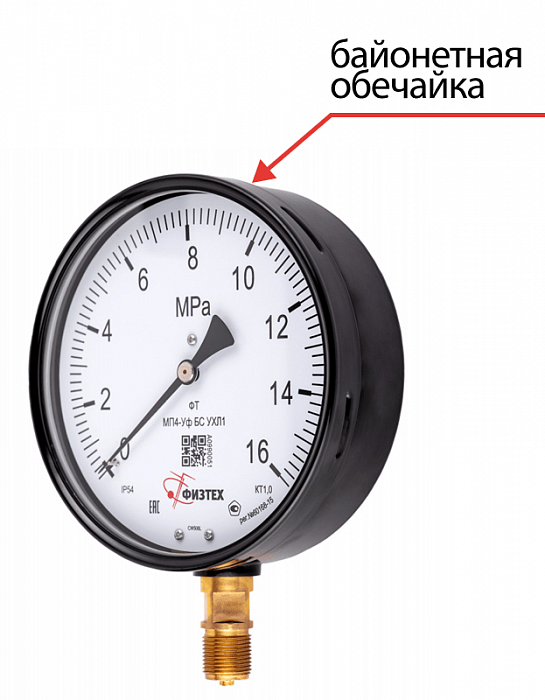

АО «ПО Физтех» производит широкую линейку пылевлагозащищенных манометров, которые могут эксплуатироваться вне помещений, а также в условиях холодного климата (исполнение УХЛ1).
ПРАВИЛА ЭКСПЛУАТАЦИИ
|
Монтаж/демонтаж производить при отсутствии давления в трубопроводе с помощью гаечного ключа за штуцер. Крутящий момент при монтаже не должен превышать 20 Нм. |
|
Не допускается монтаж/демонтаж за корпус манометра! Прикладывать усилие к корпусу прибора запрещается! |
|
|
В качестве уплотнения в месте соединения манометра с источником давления необходимо применять уплотнительные кольца (рекомендуем фторопластовые или медные кольца). Не допускается применение для уплотнения подмоточных материалов! |
|
Манометр необходимо устанавливать через отсечной кран или клапан. Прибор должен быть установлен в нормальном рабочем положении, т.е. с вертикальным расположением корпуса (допускаемое отклонение не более ±5° в любую сторону), либо в соответствии со знаком рабочего положения, указанном на циферблате. |
|
|
Подвод давления должен осуществляться трубопроводами с внутренним диаметром не менее 3 мм. Подачу давления производить плавно, скорость изменения подаваемого давления должна быть не выше 10% шкалы в секунду. |
|
При измерении давления среды с температурой, превышающей допускаемую максимальную температуру окружающей среды, необходимо устанавливать перед прибором отвод-охладитель, это необходимо для уменьшения влияния температуры среды на точность показаний манометра. |
|
МАНОМЕТР НЕ ПОДЛЕЖИТ ДАЛЬНЕЙШЕЙ ЭКСПЛУАТАЦИИ
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если:
- прибор не работает;
- стекло разбито или повреждено;
- стрелка движется скачками или не возвращается к нулевой отметке;
- погрешность показаний превышает допустимое значение.
При отсутствии давления стрелка должна возвращаться к нулевой отметке, отклонение от «0» допускается в пределах класса точности манометра. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
