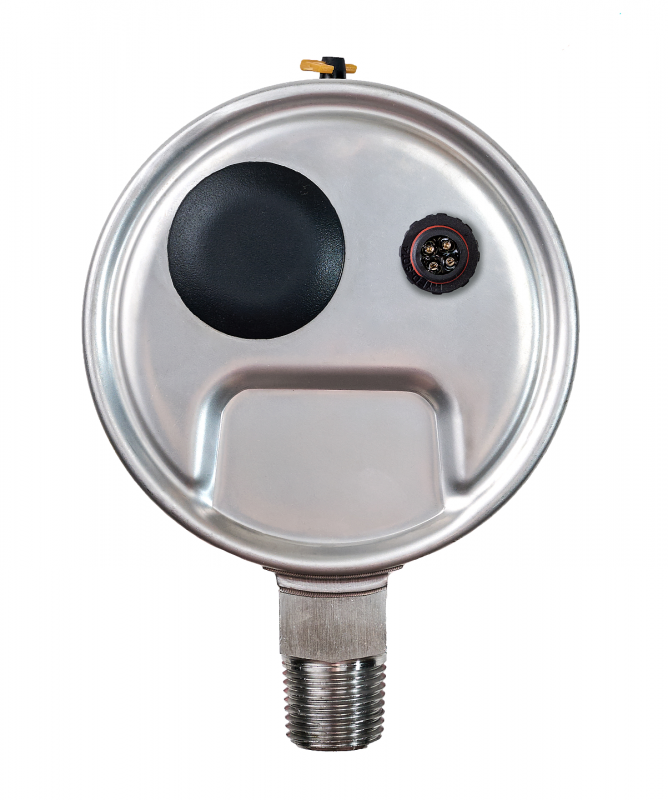

Вакуумметры, мановакуумметры, манометры электроконтактные коррозионностойкие ДВ2010ф Кс, ДА2010ф Кс, ДМ2010ф Кс
Хит
Номинальный диаметр корпуса
100 мм
Класс точности
- 1,5 (базовый)
Степень пылевлагозащиты
- IP54 (базовая)
Резьба присоединительного штуцера
- М20*1,5 (базовая)
Межповерочный интервал — 2 года
ГОСТ 2405-88
ТУ 4212-114-64115539-2014
ТУ 4212-114-64115539-2014
Сроки доставки — 5-7 дней
ВАЖНО! Приборы поставляются с высокой обечайкой из нержавеющей стали и многослойным безопасным стеклом.
Конвертер величин давления
Широкий ассортимент
Собственное производство
Работаем по всей России
Развитая сеть представителей
Ремонтопригодность
Надежная конструкция приборов
Импортозамещение
Модели соответсвуют зарубежным
- Характеристики
- Пределы измеряемого давления
- Гарантии
- Исполнение электроконтактных групп
- Документы
- Видео
- Услуги
-
ХарактеристикиВакуумметры, мановакуумметры, манометры электроконтактные коррозионностойкие сигнализирующие ДВ2010ф Кс, ДА2010ф Кс, ДМ2010ф Кс предназначены для измерения избыточного и/или вакуумметрического давления агрессивных некристаллизующихся сред, не вступающих в активное взаимодействие с нержавеющей сталью.
Посредством сигнализирующего устройства прямого действия могут управлять внешними электрическими цепями путем их замыкания и размыкания при достижении заданного предела давления.
Обеспечивают визуальную индикацию контролируемого давления в процессе.
ВАЖНО! По заказу потребителя приборы могут быть изготовлены в исполнении с боковым расположением клеммной колодки, а также со степенью пылевлагозащиты IP65.Полезная статья: Электроконтактные манометры и работа исполнений контактных групп
Номинальный диаметр корпуса100 ммКласс точности- 1,5 (базовый)
- 1,0 (по заказу)Степень пылевлагозащиты- IP54 (базовая)
- IP65 (по заказу)Резьба присоединительного штуцера- М20*1,5 (базовая)
- другие резьбы по заказуРазмер квадрата под ключ, мм22 ммРасположение штуцерарадиальноеУстойчивость к климатическим воздействиямисполнение У2 по ГОСТ 15150-69Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)от -50 до +150 оСДиапазон температуры окружающей среды, оСот -60 до +60 оСВиброзащищенностьгруппа N2 по ГОСТ Р 52931-2008Рабочие диапазоны измерений- постоянная нагрузка - 100% шкалы
- переменная нагрузка - 2/3 шкалы
- кратковременная нагрузка - 110% шкалыСредний срок службы10 летМасса, не более0,8 кгТип контактов- с магнитным поджатием (базовый)
- скользящие контакты (по заказу)Максимальное напряжение коммутируемого тока- 220В постоянного тока
- 380В переменного токаСила тока, не более- 1А для контактов с магнитным поджатием
- 0,5А для скользящих контактовМаксимальная разрывная мощность контактовс магнитным поджатием:
- 30Вт пост. тока
- 50ВА перем. тока
для скользящих контактов:
- 10Вт пост. тока
- 20ВА перем. токаПределы допускаемой погрешности срабатывания электроконтактной схемы, % от диапазона показаний- для контактов с магнитным поджатием +/- 4%
- для скользящих контактов +/- 2,5%Материал корпусанержавеющая стальОбечайкабайонетная, нержавеющая стальСтекломногослойное безопасноеТрубчатая пружинанержавеющая сталь:
- до 10 МПа полувитковая
- от 16 до 60 МПа многовитковаяШтуцер, трибко-секторный механизмнержавеющая стальЦиферблаталюминиевый сплав, окрашенный в белый цвет -
Пределы измеряемого давления
Пределы измерений в системных единицах (кПа, МПа) - базовое исполнение
(по заказу изготавливаются в любых единицах измерения)ДВ2010ф Кс (вакуумметр) -100 - 0 кПа ДА2010ф Кс (мановакуумметр) -100 - 60; 150; 300; 500 кПа;
-0,1 - 0,9; 1,5; 2,4 МПа
ДМ2010ф Кс (манометр) 0 - 100; 160; 250; 400; 600 кПа;
0 - 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа
-
Гарантии
Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
-
Исполнение электроконтактных группВ манометрах ДМ2010ф, ДМ2005ф контактная группа (сигнализирующее устройство) имеет четыре варианта исполнения по ГОСТ 2405-88.
В стандартном исполнении используется магнитное поджатие.
Исполнение III
Два размыкающих контакта
Первая уставка(min, левая) - синяя
Вторая уставка (max, правая) – красная
Состояние контактов при положении стрелки:
- до первой (min) уставки оба контакта замкнуты;
- между уставками первый контакт разомкнут, второй замкнут;
- после второй (max) уставки оба контакта разомкнуты.
Исполнение V (по умолчанию)
Первый размыкающий, второй замыкающий
Первая уставка(min, левая) - синяя
Вторая уставка (max, правая) – синяя
Состояние контактов при положении стрелки:
- до первой (min) уставки первый контакт замкнут, второй разомкнут;
- междууставками оба контакта разомкнуты;
- после второй (max) уставки первый контакт разомкнут, второй замкнут.Исполнение IV
Два замыкающих контакта
Первая уставка(min, левая) - красная
Вторая уставка (max, правая) – синяя
Состояние контактов при положении стрелки:
- до первой (min) уставки оба контакта разомкнуты;
- между уставками первый контакт замкнут, второй разомкнут;
- после второй (max) уставки оба контакта замкнуты.Исполнение VI
Первый замыкающий, второй размыкающий
Первая уставка(min, левая) - красная
Вторая уставка (max, правая) – красная
Состояние контактов при положении стрелки:
- до первой (min) уставки первый контакт разомкнут, второй замкнут;
- между уставками оба контакта замкнуты;
- после второй (max) уставки первый контакт замкнут, второй разомкнут.
-
