Вакуумметры, мановакуумметры, манометры электроконтактные сигнализирующие взрывозащищенные коррозионностойкие ДВ2005фСг1Ехd Кс, ДА2005фСг1Ехd Кс, ДМ2005фСг1Ехd Кс предназначены для измерения избыточного и/или вакуумметрического давления агрессивных некристаллизующихся сред, не вступающих в активное взаимодействие с нержавеющей сталью.
Посредством сигнализирующего устройства прямого действия могут управлять внешними электрическими цепями путем их замыкания и размыкания при достижении заданного предела давления.
Обеспечивают визуальную индикацию контролируемого давления в условиях взрывоопасной окружающей среды.

ГОСТ 2405-88
ТУ 4212-350-64115539-2014

Полезная статья: Электроконтактные манометры и работа исполнений контактных групп

Межповерочный интервал — 2 года
  • Цена
  • Характеристики
  • Пределы измеряемого давления
  • Гарантии
  • Исполнение электроконтактных групп
  • Документы
  • Видео
  • Модель Класс точности Ф, мм Пределы измеряемого давления Цена без НДС, руб.
    ДВ2005фСг1Ехd Кс *

    1,5

    (по заказу 1,0 для давлений выше 400 кПа) *

    160 -100 - 0 кПа 11400

    ДА2005фСг1Ехd Кс *

    -100 - 60...500 кПа;

    -0,1 - 0,9...2,4 МПа

    ДМ2005фСг1Ехd Кс *

    0 - 60...600 кПа;

    0 - 1…60 МПа


    * наценки за исполнения и ограничения на производство в разделе прайсы.


  • Номинальный диаметр корпуса 160 мм
    Класс точности - 1,0 (по заказу)
    - 1,5 (базовый)
    Вид взрывозащиты взрывонепроницаемая оболочка
    Маркировка взрывозащиты 1Ех d IIВ Т4 Gb
    Взрывоопасные зоны помещений и наружных установок класс 1 и 2 по ГОСТ Р 51330.9-99
    Взрывоопасные смеси категории IIA и IIB групп Т1, Т2, Т3, Т4 по ГОСТ Р МЭК 679-19-2001, ГОСТ Р 51330.5-99, ГОСТ Р МЭК 60079-11-2010
    Степень пылевлагозащиты IP54 у вводного и приборного отделения манометра
    Резьба присоединительного штуцера - М20*1,5 (базовая)
    - другие резьбы по заказу
    Размер квадрата под ключ, мм 17 мм
    Расположение штуцера радиальное
    Устойчивость к климатическим воздействиям исполнение У1 по ГОСТ 15150-69
    Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя) от -50 до +150 оС
    Диапазон температуры окружающей среды, оС от -60 до +60 оС
    Виброзащищенность группа L1 по ГОСТ Р 52931-2008
    Рабочие диапазоны измерений - постоянная нагрузка - 100% шкалы
    - переменная нагрузка - 2/3 шкалы
    - кратковременная нагрузка - 110% шкалы
    Средний срок службы 6 лет
    Масса, не более 3,2 кг
    Тип контактов - с магнитным поджатием (базовый)
    - скользящие контакты (по заказу)
    Максимальное напряжение коммутируемого тока - 220В постоянного тока
    - 380В переменного тока
    Сила тока, не более - 1А для контактов с магнитным поджатием
    - 0,5А для скользящих контактов
    Максимальная разрывная мощность контактов с магнитным поджатием:
    - 30Вт постоянного тока
    - 50ВА переменного тока
    для скользящих контактов:
    - 10Вт постоянного тока
    - 20ВА пере
    Пределы допускаемой погрешности срабатывания электроконтактной схемы, % от диапазона показаний - для контактов с магнитным поджатием +/- 4%
    - для скользящих контактов +/- 2,5%
    Материал корпуса алюминиевый сплав, окрашенный в желтый цвет
    Обечайка сталь, окрашенная в серый цвет, крепление к корпусу по резьбе
    Стекло органическое
    Трубчатая пружина нержавеющая сталь:
    - до 10 МПа полувитковая
    - от 16 до 60 МПа многовитковая
    Штуцер, трибко-секторный механизм нержавеющая сталь
    Циферблат алюминиевый сплав, окрашенный в белый цвет

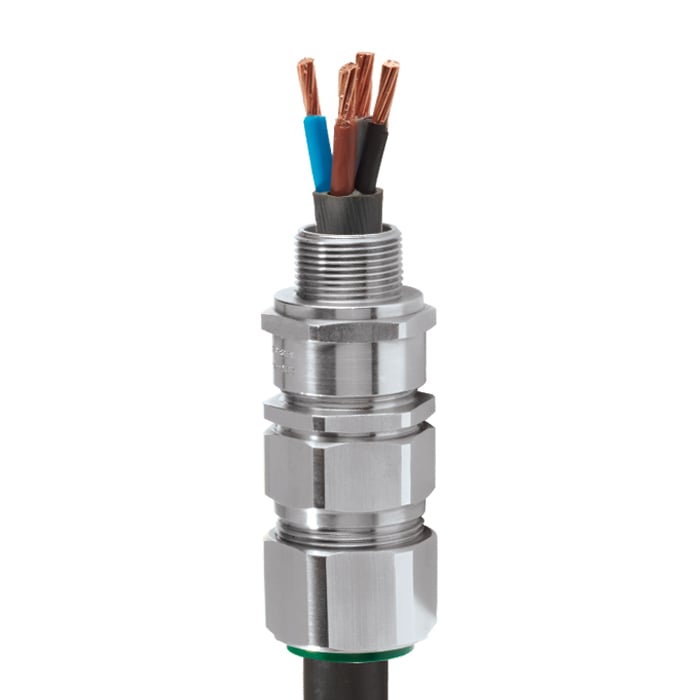

    Монтаж кабеля токовый монтаж: винтовой (терминальный) зажим
    закрепление кабеля:
    - трубная разводка кабеля
    - разводка в металорукав
  • Пределы измерений в системных единицах (кПа, МПа) - базовое исполнение

    (по заказу изготавливаются в любых единицах измерения)
    ДВ2005фСг1Ехd Кс (вакуумметр) -100 - 0 кПа
    ДА2005фСг1Ехd Кс (мановакуумметр)

    -100 - 60; 150; 300; 500 кПа;

    -0,1 - 0,9; 1,5; 2,4 МПа

    ДМ2005фСг1Ехd Кс (манометр)

    0 - 60; 100; 160; 250; 400; 600 кПа;

    0 - 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа

  • Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.

    Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.

  • В манометрах ДМ2010ф, ДМ2005ф контактная группа (сигнализирующее устройство) имеет четыре варианта исполнения по ГОСТ 2405-88.
    В стандартном исполнении используется магнитное поджатие.
    Исполнение III
    Два размыкающих контакта
    Первая уставка(min, левая) - синяя
    Вторая уставка (max, правая) – красная
    Состояние контактов при положении стрелки:
    - до первой (min) уставки оба контакта замкнуты;
    - между уставками первый контакт разомкнут, второй замкнут;
    - после второй (max) уставки оба контакта разомкнуты.
    Исполнение V (по умолчанию)
    Первый размыкающий, второй замыкающий
    Первая уставка(min, левая) - синяя
    Вторая уставка (max, правая) – синяя
    Состояние контактов при положении стрелки:
    - до первой (min) уставки первый контакт замкнут, второй разомкнут;
    - междууставками оба контакта разомкнуты;
    - после второй (max) уставки первый контакт разомкнут, второй замкнут.
    Исполнение IV
    Два замыкающих контакта
    Первая уставка(min, левая) - красная
    Вторая уставка (max, правая) – синяя
    Состояние контактов при положении стрелки:
    - до первой (min) уставки оба контакта разомкнуты;
    - между уставками первый контакт замкнут, второй разомкнут;
    - после второй (max) уставки оба контакта замкнуты.
    Исполнение VI
    Первый замыкающий, второй размыкающий
    Первая уставка(min, левая) - красная
    Вторая уставка (max, правая) – красная
    Состояние контактов при положении стрелки:
    - до первой (min) уставки первый контакт разомкнут, второй замкнут;
    - между уставками оба контакта замкнуты;
    - после второй (max) уставки первый контакт замкнут, второй разомкнут.

  • Описание типа Размер: 5,4 мб
    Отказное письмо (по ТР ТС 004) Размер: 369,6 кб
    Сертификат соответствия (ТР ТС 020 2011) Размер: 1,3 мб
    2019 Свидетельство УТ Ехи 2019 Размер: 718,9 кб
    2019 СС ТР ТС012 Ехи Размер: 2,2 мб
    Декларация о соответствии (ТР ТС 032) Размер: 612,5 кб
    Сертификат соответствия (ТР ТС 032) Размер: 2,2 мб
    ДСС ГОСТ ТУ Манометры ФТ Размер: 723,6 кб

    Документы СНГ

    туркменистанское Размер: 95,5 кб
    узбекское Размер: 192,8 кб
    белорусское Размер: 298 кб
    казахстанское Размер: 200,3 кб
    казахстанское (на кз) Размер: 201,6 кб

    Документы для проектировщиков

    Габаритные чертежи прибора Размер: 1,6 мб
    Исполнения и маркировки Размер: 425,2 кб
    Методика поверки Размер: 1,4 мб
    Образцы шкал для кт.1,5 Размер: 1,7 мб
    Руководство по эксплуатации Размер: 1,8 мб
    Цена деления манометров ФТ Размер: 251,8 кб
    Карта заказа манометров ФТ Размер: 230,4 кб
    Сокращения и условные обозначения исполнений приборов ФТ Размер: 257,4 кб
    Опросный лист на манометры ФТ Размер: 92,4 кб
    Образец паспорта Размер: 1,1 мб
  • С этим товаром покупают

    • Советуем
      Демпфирующее устройство для агрессивных сред
      Демпфирующее устройство для агрессивных сред
      Под заказ
      от 5 900
      Цена без НДС
    • Уплотнительные кольца, фторопласт (Ф4)
      Уплотнительные кольца, фторопласт (Ф4)
      В наличии
      от 7
      Цена без НДС
      В корзинуВ корзине
    • Хит
      Советуем
      Блок клапанный БКН1
      Блок клапанный БКН1
      В наличии
      от 3 400
      Цена без НДС
      В корзинуВ корзине
    • Бобышка, сталь нержавеющая (СтН)
      Бобышка, сталь нержавеющая (СтН)
      В наличии
      от 380
      Цена без НДС
      В корзинуВ корзине
Физтех
2021 © АО «ПО Физтех»: изготовление
и реализация манометров, термометров
и дополнительного оборудования.
Разработка и продвижение от компании ФМФ
  • Меню
  • Каталог
  • Прайсы
  • О компании
  • Документы
  • Контакты
  • Акции
  • Фотогалерея
  • Доставка и оплата
  • Сервис и проверка
  • Каталог
    • Манометры
    • Термометры
    • Гильзы защитные
    • Разделители сред
    • Термоманометры
    • Индикаторы давления
    • Доп. оборудование
    • Услуги
  • Прайсы
  • Оплата и доставка
  • О компании
    • Структура компании
    • Новости компании
    • Банковские реквизиты
    • Фотогалерея
  • Документы
  • Блог
  • Контактная информация
  • Региональные дилеры

Бесплатный звонок по России

8-800-100-6266

Дополнительный телефон

+7 (3822) 43-17-17

Время работы

9.00 — 13.00
14.00 — 18.00
(МСК +4)

Заказать звонок

Электронная почта

office@fiztech.ru
Instagram Youtube
RU KZ
Разработка и продвижение от компании ФМФ
Информация, опубликованная на сайте, не является публичной офертой или рекламой, а носит информационный характер и может быть изменена по усмотрению компании. При использовании материалов с сайта, ссылка на сайт fiztech.ru обязательна.
