Конвертер величин давления
от 980
Цена без НДС
В наличии

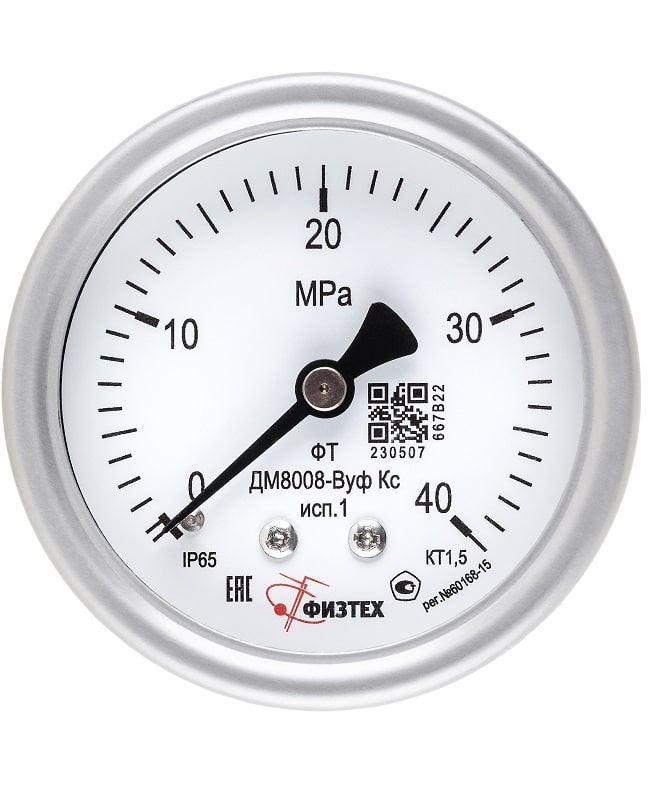

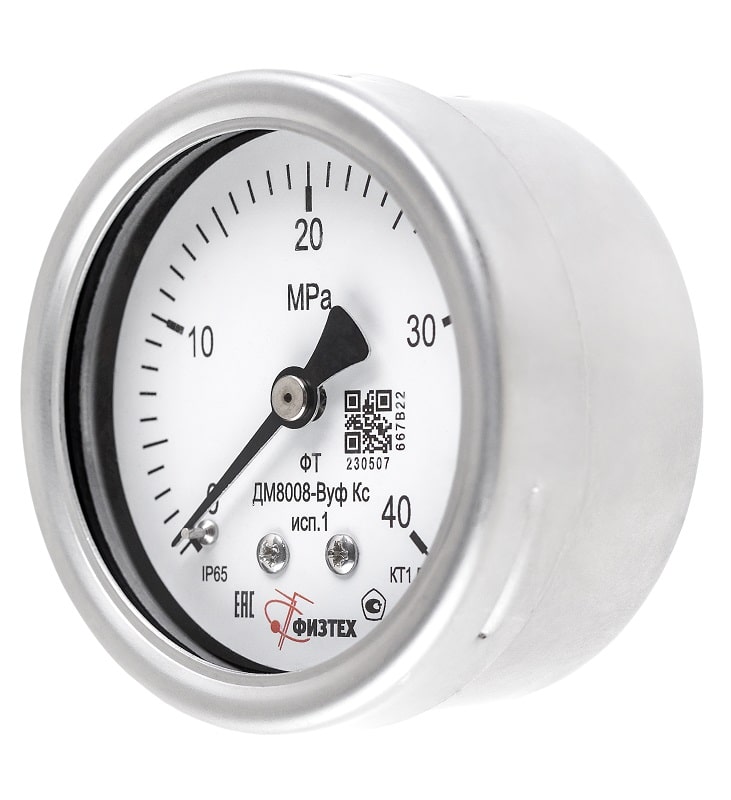

Вакуумметры, мановакуумметры, манометры коррозионностойкие ДВ8008-ВУф Кс исп 1, ДА8008-ВУф Кс исп 1, ДМ8008-ВУф Кс исп 1 Без заполнения предназначены для измерения избыточного, вакууметрического давления агрессивных сред, в т.ч. жидкого, газообразного и водного раствора аммиака, сероводородосодержащих сред, газоводонефтяной эмульсии с температурой до +200 °С, содержанием Н2S и СO2 до 25% по объему каждого, нефти и нефтепродуктов с содержанием парафина до 10% весовых.
ВАЖНО! Приборы поставляются без заполнения полости корпуса демпфирующей жидкостью ("сухие"), имеют степень виброзащиты N2 и климатическое исполнение УХЛ1.
ВАЖНО! Приборы поставляются без заполнения полости корпуса демпфирующей жидкостью ("сухие"), имеют степень виброзащиты N2 и климатическое исполнение УХЛ1.
ГОСТ 2405-88
ТУ 4212-114-64115539-2014
Межповерочный интервал — 2 года
- Цена
- Характеристики
- Пределы измеряемого давления
- Гарантии
- Документы
- Видео
-
Тип ФТ, модель
Класс точности Ф, мм Пределы измеряемого давления Цена без НДС, руб. ДВ8008-ВУф Кс исп 1 Б/запол* 1,5 63 -100 - 0 кПа 980 ₽ ДА8008-ВУф Кс исп 1 Б/запол* -100 - 60...500 кПа;
-0,1 - 0,9...2,4 МПа
ДМ8008-ВУф Кс исп 1 Б/запол* 0 - 100…600 кПа;
0 - 1...10 МПа
0 - 16...40 МПа 1060 ₽ ДВ8008-ВУф Кс исп 1 ОШ Б/запол* -100 - 0 кПа 1150 ₽ ДА8008-ВУф Кс исп 1 ОШ Б/запол* -100 - 60...500 кПа;
-0,1 - 0,9...2,4 МПа
ДМ8008-ВУф Кс исп 1 ОШ Б/запол* 0 - 100…600 кПа;
0 - 1...10 МПа
0 - 16...40 МПа 1250 ₽
*наценки за исполнения в разделе прайсы
-
Номинальный диаметр корпуса 63 мм Класс точности 1,5 Степень пылевлагозащиты IP65 Резьба присоединительного штуцера - М12*1,5 (базовая)
- другие резьбы по заказуРазмер квадрата под ключ, мм 14 мм Расположение штуцера - радиальное
- центрально-осевоеУстойчивость к климатическим воздействиям исполнение УХЛ1 по ГОСТ 15150-69 Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя) от -50 до +200 оС Диапазон температуры окружающей среды, оС от -70 до +60 оС Виброзащищенность группа N2 по ГОСТ Р 52931-2008 Рабочие диапазоны измерений - постоянная нагрузка - 100% шкалы
- переменная нагрузка - 2/3 шкалы
- кратковременная нагрузка - 110% шкалыСредний срок службы 10 лет Масса, не более 0,3 кг Материал корпуса нержавеющая сталь Обечайка байонетная, нержавеющая сталь Стекло органическое Трубчатая пружина нержавеющая сталь:
- до 10 МПа полувитковая
- от 16 до 60 МПа многовитковаяШтуцер, трибко-секторный механизм нержавеющая сталь Циферблат алюминиевый сплав, окрашенный в белый цвет -
Пределы измерений в системных единицах (МПа, кПа) - базовое исполнение
(по заказу изготавливаются в любых единицах измерения)ДВ8008-ВУф Кс исп 1 Б/запол (вакуумметр) -100 - 0 кПа ДА8008-ВУф Кс исп 1 Б/запол (мановакуумметр) -100 - 60; 150; 300; 500 кПа;
-0,1 - 0,9; 1,5; 2,4 МПа
ДМ8008-ВУф Кс исп 1 Б/запол (манометр) 0 - 100; 160; 250; 400; 600 кПа;
0 - 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40 МПа
-
Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
-
Декларация о соответствии (ТР ТС 032) Размер: 1,8 мбОписание типа Размер: 6,2 мбсвидетельство об утв. типа (RU.C.30.092.A №58215) Размер: 188,8 кбСертификат соответствия (ТР ТС 032) Размер: 3,9 мбСертификат соответствия ГОСТ2405 и ТУ на манометры ФТ Размер: 672,6 кб
Документы СНГ
белорусское Размер: 134,5 кбказахстанское (на кз) (тип ФТ) Размер: 130,8 кбказахстанское (тип ФТ) Размер: 135,9 кбтуркменистанское Размер: 74,2 кбузбекское (виброустойчивые манометры) Размер: 118,2 кбузбекское (тип ФТ) Размер: 189,1 кбукраинское Размер: 254,2 кбДокументы для проектировщиков
Карта заказа манометров ФТ Размер: 364,4 кбГабаритные чертежи прибора Размер: 1,5 мбИсполнения и маркировки Размер: 425,2 кбКоличество делений шкалы и цена деления Размер: 214,8 кбМетодика поверки Размер: 1,4 мбОбразец паспорта Размер: 406,3 кбОбразцы шкал для кт.1,5 Размер: 1,6 мбРуководство по эксплуатации Размер: 744,1 кбКарта заказа манометров ФТ Размер: 364,4 кб
