---Вакуумметры, мановакуумметры, манометры коррозионностойкие ДВ8008-ВУф Кс, ДА8008-ВУф Кс, ДМ8008-ВУф Кс исп 2 S Без заполнения (безопасное исполнение)

Вакуумметры, мановакуумметры, манометры коррозионностойкие ДВ8008-ВУф Кс, ДА8008-ВУф Кс, ДМ8008-ВУф Кс исп 2 S Без заполнения (безопасное исполнение)

Подобрать манометр Сравнить манометры

Отложить Отложено

Сравнить В сравнении

Конвертер величин давления

от 7 500

Цена без НДС

Под заказ в Москве

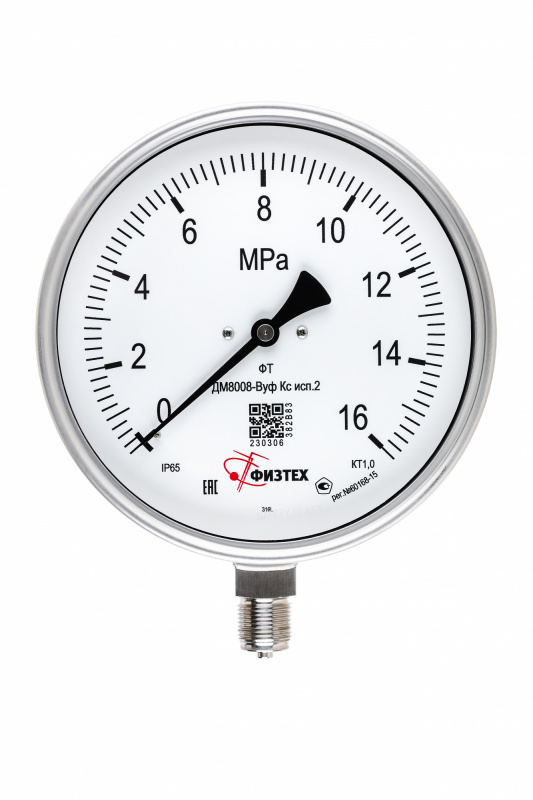

Манометры Вакуумметры, мановакуумметры, манометры коррозионностойкие ДВ8008-ВУф Кс исп 2, ДА8008-ВУф Кс исп 2, ДМ8008-ВУф Кс исп 2 S Без заполнения (исполнение с повышенной степенью безопасности для обслуживающего персонала) предназначены для измерения избыточного и/или вакуумметрического давления агрессивных некристаллизующихся сред (жидкостей, газов), не вступающих в активное взаимодействие с нержавеющей сталью.

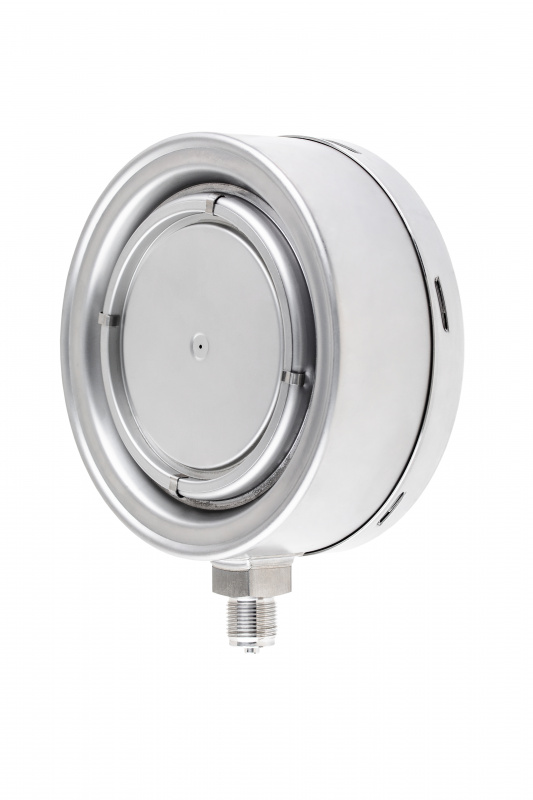

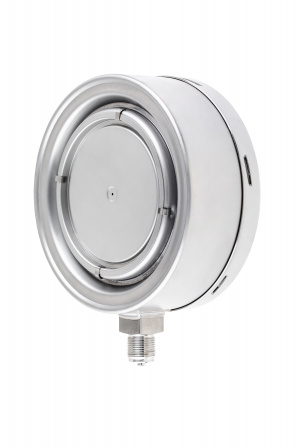

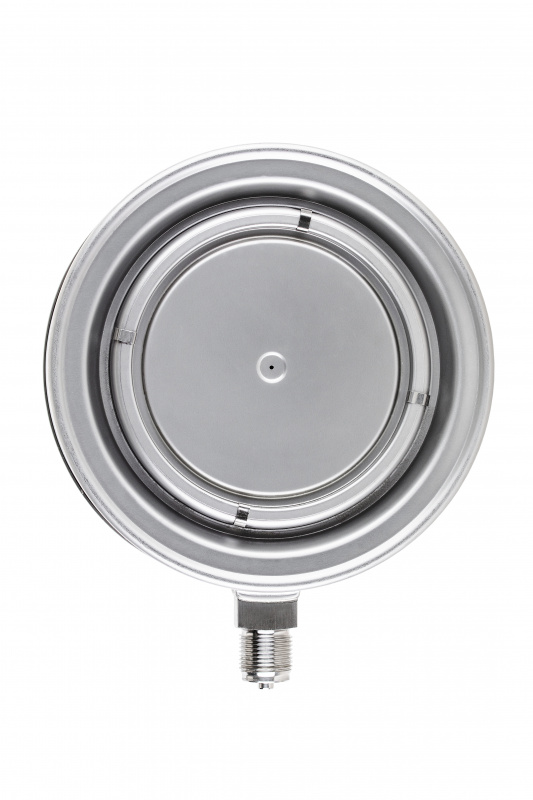

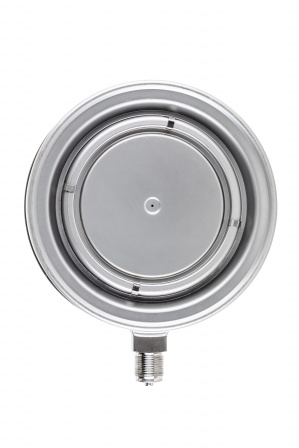

Повышенная безопасность достигается за счет наличия защитной перегородки между циферблатом и механизмом внутри прибора и задней вышебной (откидной) стенки корпуса прибора.

ВАЖНО! Приборы поставляются без заполнения полости корпуса демпфирующей жидкостью ("сухие"), имеют степень виброзащиты N2 и климатическое исполнение УХЛ1.

ВАЖНО! По заказу потребителя и на специальных условиях приборы могут быть изготовлены со степенью пылевлагозащиты IP67.

ГОСТ 2405-88
ТУ 4212-114-64115539-2014

Межповерочный интервал — 2 года

Цена
Характеристики
Пределы измеряемого давления
Гарантии
Документы
Видео

Тип ФТ, модель	Класс точности	Ф, мм	Пределы измеряемого давления	Цена без НДС, руб.
ДВ8008-ВУф Кс исп 2 IP65 S Б/запол *	1,0	160	-100 - 0 кПа	7500
ДА8008-ВУф Кс исп 2 IP65 S Б/запол *			-100 - 60...500 кПа; -0,1 - 0,9...2,4 МПа
ДМ8008-ВУф Кс исп 2 IP65 S Б/запол *			0 - 100...600 кПа; 0 - 1…10 МПа
ДМ8008-ВУф Кс исп 2 IP65 S Б/запол *			0 - 10…60 МПа	7600

* наценки за исполнения и ограничения на производство в разделе прайсы.

Номинальный диаметр корпуса	160 мм
Класс точности	1,0
Степень пылевлагозащиты	- IP65 (базовая) - IP67 (по заказу, специальные условия)
Резьба присоединительного штуцера	- М20*1,5 (базовая) - другие резьбы по заказу
Размер квадрата под ключ, мм	22 мм
Расположение штуцера	радиальное
Устойчивость к климатическим воздействиям	исполнение УХЛ1 по ГОСТ 15150-69
Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)	от -50 до +200 оС
Диапазон температуры окружающей среды, оС	от -70 до +60 оС
Виброзащищенность	группа N2 по ГОСТ Р 52931-2008
Рабочие диапазоны измерений	- постоянная нагрузка - 100% шкалы - переменная нагрузка - 2/3 шкалы - кратковременная нагрузка - 110% шкалы
Средний срок службы	10 лет
Масса, не более	1,8 кг
Материал корпуса	нержавеющая сталь
Обечайка	байонетная, нержавеющая сталь
Стекло	многослойное безопасное
Трубчатая пружина	нержавеющая сталь: - до 10 МПа полувитковая - от 16 до 60 МПа многовитковая
Штуцер, трибко-секторный механизм	нержавеющая сталь
Циферблат	алюминиевый сплав, окрашенный в белый цвет

Пределы измерений в системных единицах (кПа, МПа) - базовое исполнение (по заказу изготавливаются в любых единицах измерения)
ДВ8008-ВУф Кс исп 2 S Б/запол (вакуумметр)	-100 - 0 кПа
ДА8008-ВУф Кс исп 2 S Б/запол (мановакуумметр)	-100 - 60; 150; 300; 500 кПа; -0,1 - 0,9; 1,5; 2,4 МПа
ДМ8008-ВУф Кс исп 2 S Б/запол (манометр)	0 - 100; 160; 250; 400; 600 кПа; 0 - 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа

Пределы измерений в системных единицах (кПа, МПа) - базовое исполнение

(по заказу изготавливаются в любых единицах измерения)

ДВ8008-ВУф Кс исп 2 S Б/запол (вакуумметр)

-100 - 0 кПа

ДА8008-ВУф Кс исп 2 S Б/запол (мановакуумметр)

-100 - 60; 150; 300; 500 кПа;

-0,1 - 0,9; 1,5; 2,4 МПа

ДМ8008-ВУф Кс исп 2 S Б/запол (манометр)

0 - 100; 160; 250; 400; 600 кПа;

0 - 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа

Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.

Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
